卧式强混搅拌机

强力混合机

工作原理

卧式强混搅拌机内部有一根高强度的搅拌轴，犁刀型搅拌叶片沿不同螺旋线分布安装在搅拌轴上，卧式筒体内的搅拌叶片随主轴旋转使物料沿筒臂作径向圆周湍动，物料沿线流经打散组，被高速旋转的打散组叶片抛散，并不断更叠、复合使物料在较短的时间达到混合均匀的目的。于此同时，搅拌叶片端部为倾斜形，在搅拌物料的同时推动物料向前运动，以此实现进出物料的连续性。该种搅拌机适用于多种粉状小颗粒物料的拌匀，拌合强度大，能满足大多固液混合工况，尤其是胶状或粘性添加剂与粉料的混合工艺，广泛应用于拌合要求高的连续生产线。

产品特点

1、卧式强混搅拌机由机壳筒体，搅拌机构，动力传动机构组成。

2、机壳筒体为分层设计，外筒体使用钢板卷制，筒体内部铺衬耐磨层，耐磨层与筒体间使用螺栓连接；耐磨层使用耐磨钢材制作，分块安装，当设备长时间使用内衬减薄后可通过更换耐磨层衬板后继续使用延长设备使用寿命。

3、筒体上设计有观察窗及清理检修口，方便观察筒内搅拌状况及设备故障时清料，观察窗和检修口带密封垫，锁扣紧固，防止漏料。出料口设置手动插板门，可通过调整插板门开度调整物料停留时间，以达到控制混合均匀度的目的。

4、搅拌轴采用高强度后壁无缝管制作，两端设计密封副，在筒体外部设置独立轴承箱，密封可靠，避免灰尘进入轴承内部。

5、搅拌桨采用铸钢材料，一体化成型铸造，在搅拌耙齿外缘，堆焊耐磨材料，提升端部硬度和耐磨性能，延长搅拌齿使用寿命。搅拌齿与主轴采用螺栓连接，主轴上焊接定位连接块，确保搅拌齿位置准确，方便更换。

6、搅拌桨分犁刀形主体及中间飞刀结构，筒内均布的犁刀在高速运转时对物料除了轴向分散以外，还可带动物料沿圆形简体作圆周流动，中间的飞刀起到辅助混合和对结块料分散解聚的作用。

7、搅拌机的动力由变频电机配套硬齿面斜齿轮减速机提供，减速机出口使用齿式联轴器连接主轴。动力传动装置结构紧凑，传递扭矩大。

设备参数表

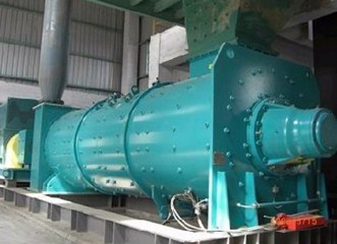

现场案例
